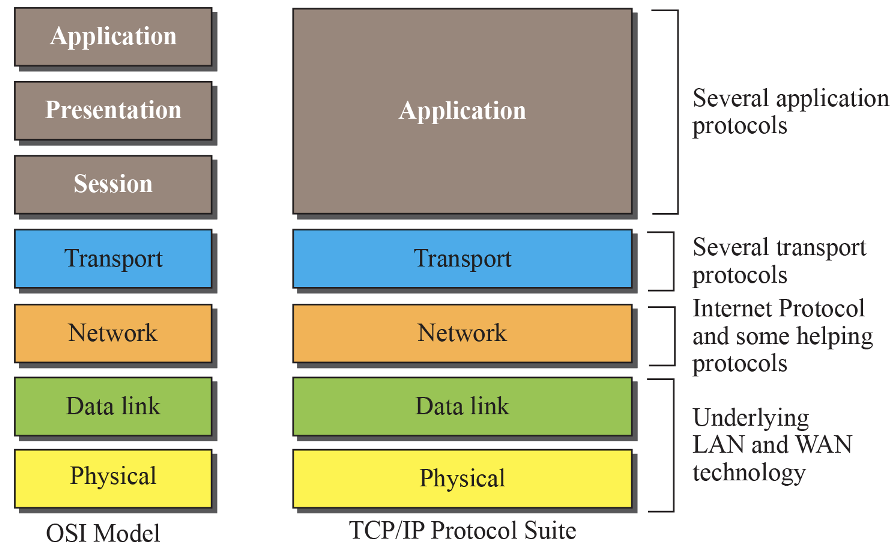

TCP/IP 프로토콜
- OSI 7계층과는 다르게 전송층과 표현층 x

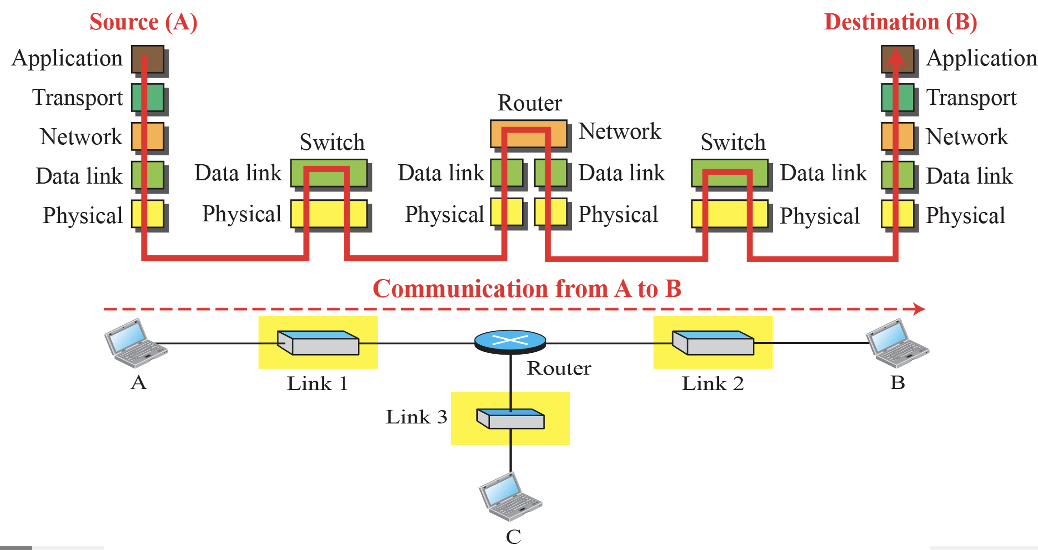

TCP/IP 프로토콜 계층적 구조
- 링크층 스위치를 가진 3개의 LAN으로 이루어진 인터넷
- 링크들은 하나의 라우터에 연결
- 라우터에서 네트워크 계층에서 아이피를 보고 어디로 가야 하는지 정함
- 들어올 때 링크주소와 나갈 떄 링크 주소가 다름 ∵ IP 주소(목적지)에 따라 MAC 주소를 설정해줌

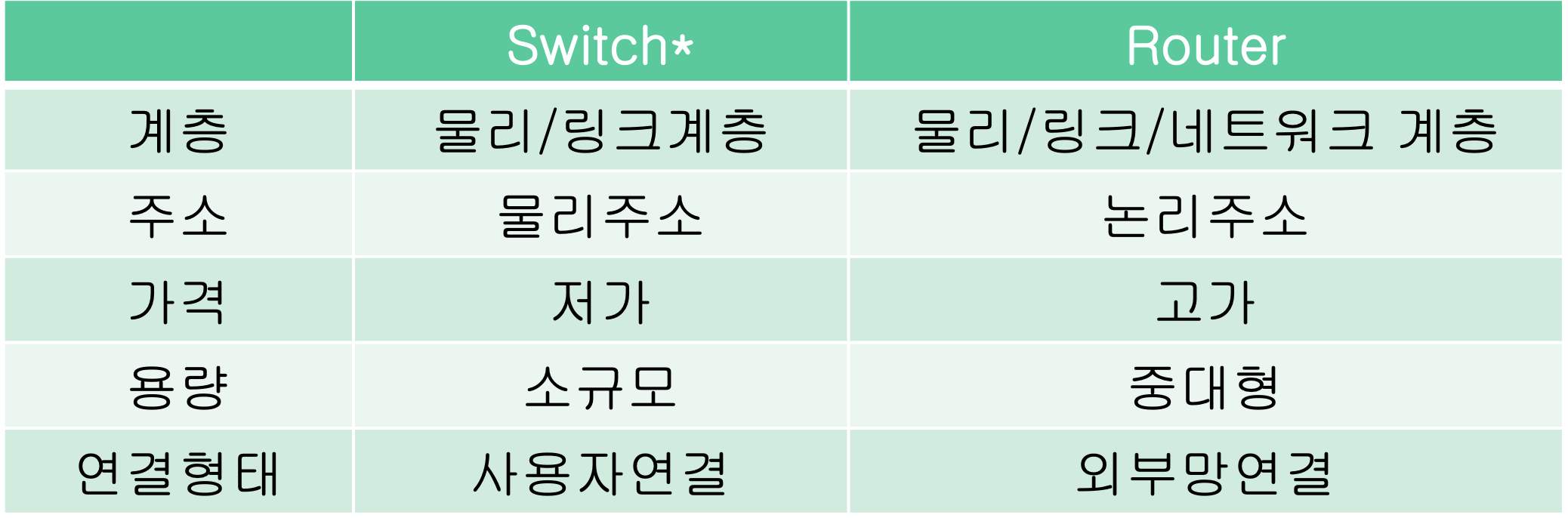

Switch vs Router
- 스위치 : 맥주소를 보고 해당 출력 포트로 내보냄

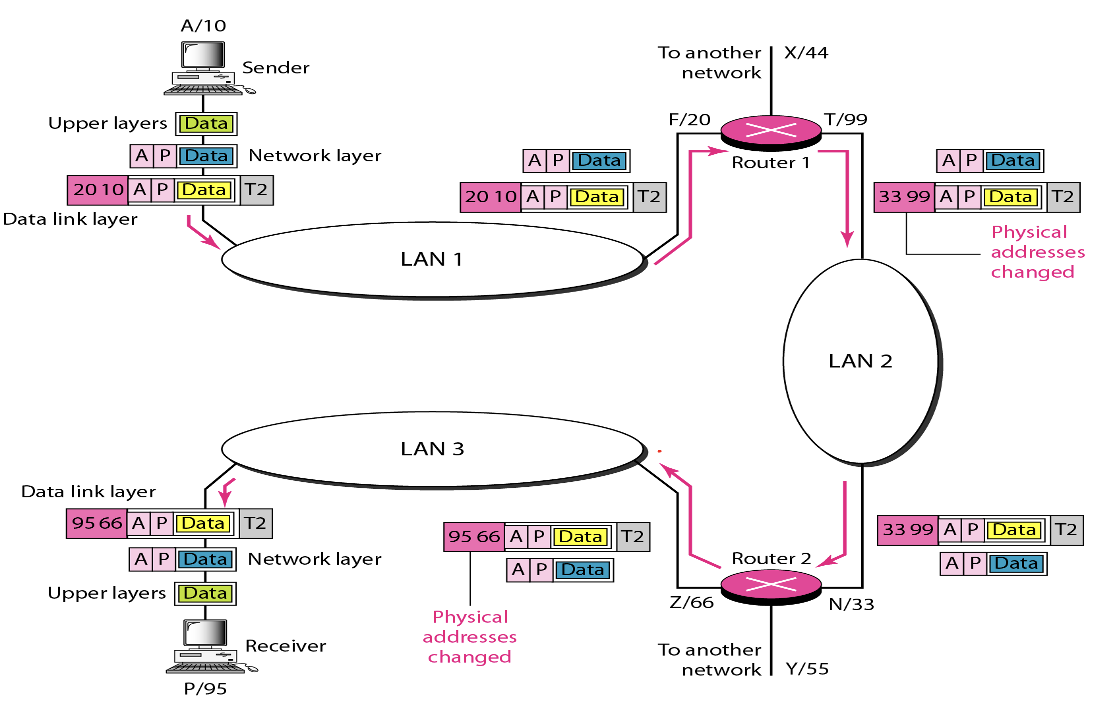

IP주소와 MAC주소를 통해서 목적지를 찾아가는 방법
- 출발지 IP인 A와 목적지 IP인 P는 변하지 않는다.
- 출발지 MAC 주소인 10과 목적지 MAC 주소인 20는 라우터를 거칠 때 마다 변한다.
- 현재 속해있는 네트워크에 목적지 IP주소가 없을 경우 라우터를 MAC주소로 설정하여 라우터로 이동한다.
